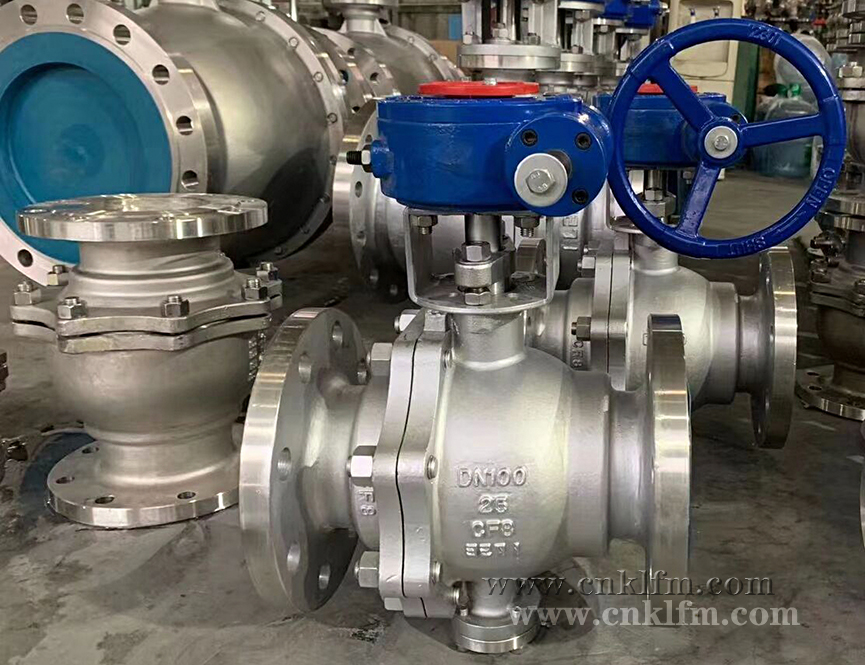

固定球閥概述

固定球閥的構造是通過將球心牢固地固定在中心位置上，以防止在介質壓力作用下發生移動。這種設計確保了球閥在壓力下能夠保持穩定，不會發生位置變化。耐高溫且耐磨的PPL等材質作為固定球閥的密封零件，使其在高溫環境下也可以被使用。它的預緊性能源自密封圈下面設計的一個內置彈簧，此外，固定球閥還展現出較好的自動補償特性。當固定球閥的操作次數積累到一定數量時，它的密封表面會逐漸受到磨損的影響。在這種情況下，位于密封圈底部的彈簧會自動填補那些因磨損而產生的間隙，這就是俗稱的自動補償功能的原理。

固定球閥工作原理

固定球閥屬于高性能球閥的一種款式。相對于浮動球閥而言，固定球閥在工作時的特別之處在于，閥前流體壓力所產生的作用力完全傳遞給軸承，而不會導致球體對閥座的移動。這一特點使得閥座不會承受過大的壓力，因此固定式球閥的轉矩較小，閥座的變形也較小，密封性能穩定，使用壽命較長。這種球閥適用于高壓和大口徑的工況，表現良好。它還具備彈簧預閥座組件，具有自緊特性，可實現上游的有效密封。每個閥門都有兩個閥座，能夠在不同方向上實現密封，在安裝時不太需要考慮流向限制，因其具備雙向密封功能。固定球閥有兩種主要的閥體結構，分別是二片式和三片式。中法蘭采用螺栓連接，密封采用增強聚四氟乙烯鑲嵌在不銹鋼圈內，鋼圈后部沒有彈簧，可確保閥座與球體保持緊密密封。閥門的流量孔徑與管線內徑一致，方便進行管線清掃和維護。這種球閥適用于不同的介質，包括蒸汽、燃氣、石油、弱酸堿性以及強酸堿腐蝕性介質等，其可應用于不同的領域。固定球閥是一種可靠且高性能的閥門，能夠符合不同復雜工業流體的控制需求。

固定球閥結構特點

固定球閥的三片式結構通過將閥體在兩個閥座部位分為三個部分，實現了整臺閥門的左右對稱。它的主要用途是在管道中進行切斷與一定的調節作用，三通式的固定球閥具有分配和改變介質的流動方向的功能。大樞軸結構確保了球體在高壓下準確地位于中間位置，從而保證了閥門的操作性能。標準閥座采用了彈簧結構，將閥座緊密推向球體，以確保了出入口的雙向密封性能。此閥門還可配置排放閥，允許閥體中的液體排出。樞軸采用防吹出保護結構，可以防止泄漏問題的出現。其低摩擦系數的軸承設計使得扭矩較小，使閥門的啟閉更加輕松。閥桿與閥體之間有著有效的接觸，具備防靜電接地裝置，進一步提升了性能。

固定球閥標準

固定球閥的設計標準包括了GB/T 12237、API6D以及ASME B16.34等，這些標準確保了產品的設計質量。在結構長度方面，采用了GB/T 12221、API6D以及ASME B16.10等標準，確保閥門的整體尺寸符合規定。至于法蘭標準，參考了GB/T 9113、JT/T79以及ASME B16.5和B16.47等規范，確保閥門可以與不同管道連接得當。對焊端的標準遵循了GB/T 12224和ASME B16.25等要求，以保證閥門與管道的焊接連接牢固。在試驗和檢驗方面，依照JB/T 9092、API6D以及API598等要求，來確保每個閥門都經過檢測和測試，以保證其質量和性能達到使用要求。

固定球閥應用

固定球閥適用于輸送遠距離管道以及一般工業管線。在設計過程中考慮了其強度和對惡劣環境的耐受性，使其能夠應用在不同腐蝕性和非腐蝕性特性的液體。這種固定球閥用于不同領域，包括工業化學、能源開采、天然資源開發等多個行業，也適用于處理帶有硫化氫、高雜質含量和嚴重腐蝕性的液體輸送管道。
