V型球閥屬固定式球閥，也屬單閥座密封球閥，調節性能較好。其密封原理和固定式球閥球體后密封閥座類似，不過采用了板彈簧加預緊力的可動閥座結構。V型球閥采用金屬硬密封結構，V型閥芯及金屬閥座在回轉過程中，球芯的V型缺口與閥座做比例流量調節，并且密封面緊密配合，V型口具有切斷介質、雜質的功能，避免閥芯卡住現象發生，并具有自潔功能。配合氣動執行器，可以實現90°范圍的啟閉，跟定位器配套實用可實現遠程電腦控制閥門流量開度，可實現比例調節。與二位五通電磁及控制箱配套實用，可實現開關控制。V型球閥可根據現場實際工況，選用電動操作、氣動操作、蝸輪操作、手柄操作等驅動方式。

V型球閥特點

閥座與球體之間不會產生卡阻或脫離等問題，密封可靠、使用壽命長。V型切口的球體與金屬閥座之間具有剪切作用，適合于含纖維、微小固體顆粒、料漿等介質。全開時流通能力大，壓力損失小，且介質不會沉積在閥體中腔。電動、氣動、蝸輪V型球閥還具有調節并定位的功能。流量特性為近似等百分比，可調范圍較大。

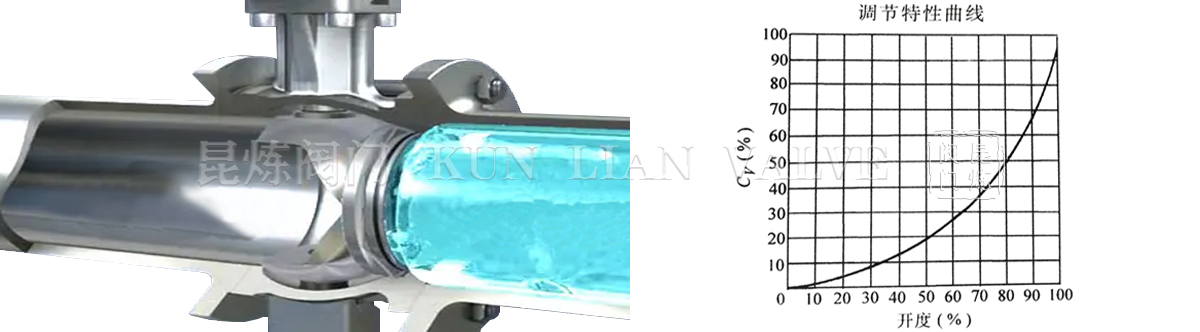

V型球閥管道安裝圖、V型球閥調節特性曲線圖

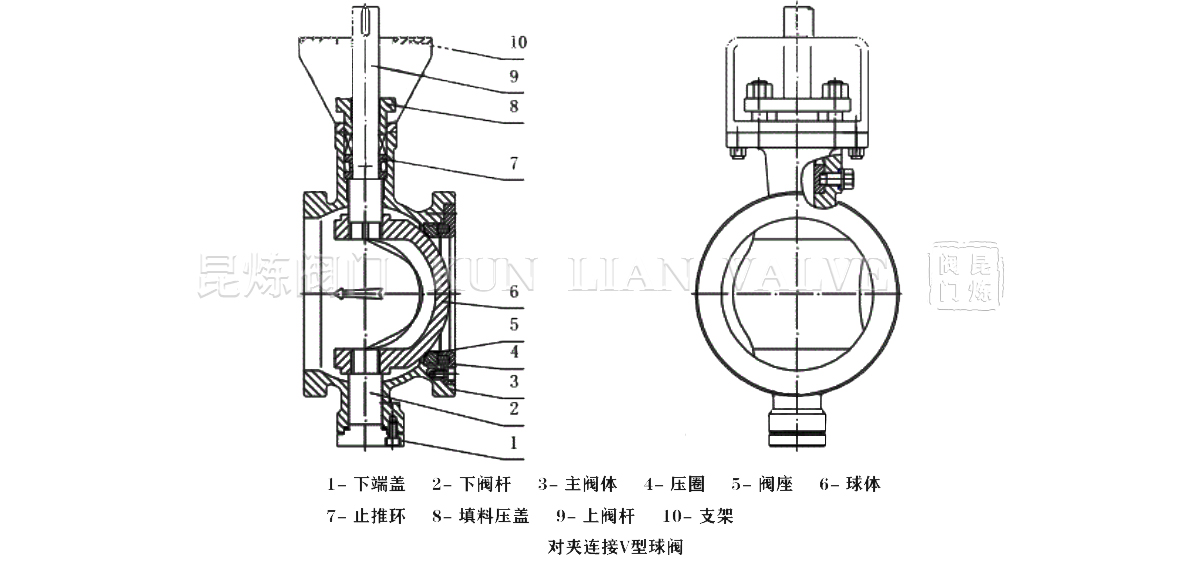

對夾V型球閥結構圖

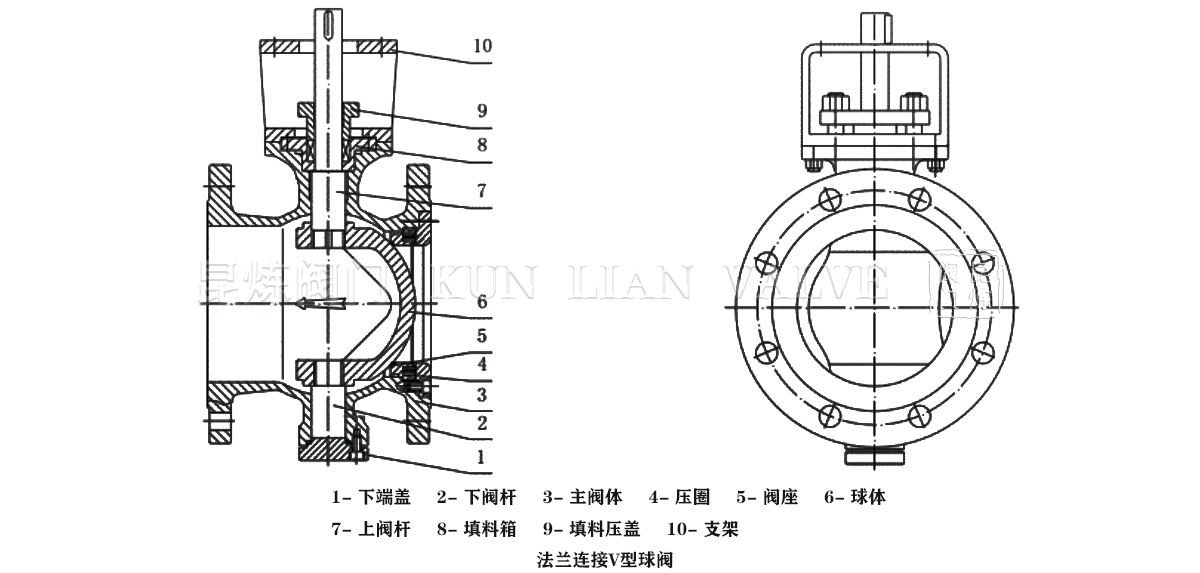

法蘭V型球閥結構圖

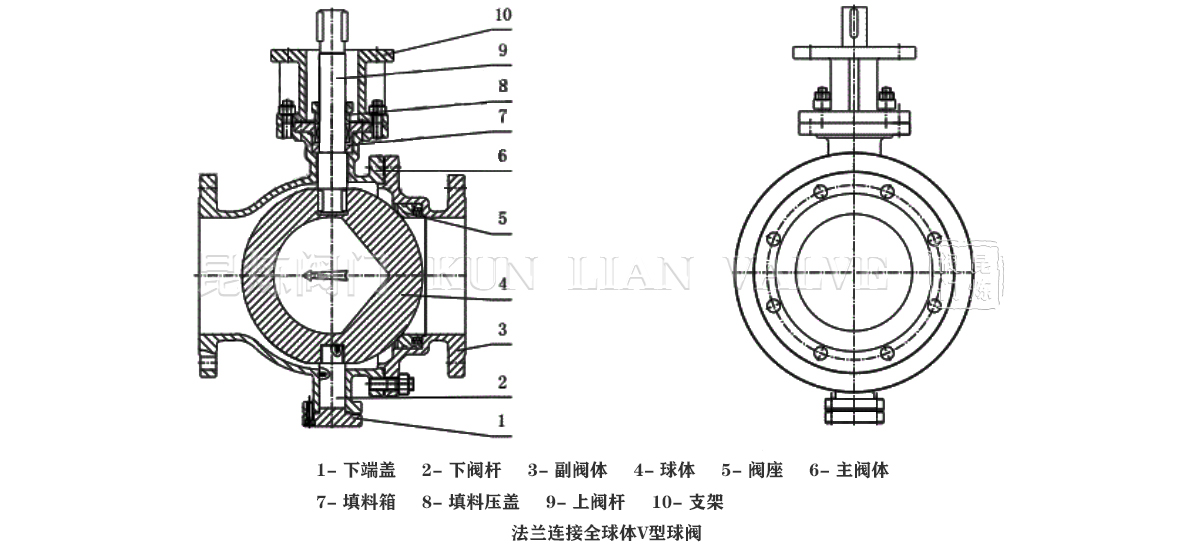

法蘭連接全球體V型球閥結構圖

V型球閥適用介質

V型球閥適用于含纖維、固體顆粒、漿料等介質�？捎糜谠旒垺⑹�、化工、化纖、電力、冶金及環保等行業。

口徑：DN25~DN250/1-10"(對夾)、DN25~DN600/1-24"(法蘭)

壓力等級：DN10/16/25/40/65、ANSI 150LB/300LB

V型球閥適用工況

V型球閥適用于經常操作、啟閉要求迅速、流體阻力小的工況內、其結構簡單、相對體積小、重量輕、便于維修、密封性能好、不受安裝方向的限制，介質的流向可任意。
