閥門圖形符號是對閥門簡單的圖形標注，一般用于制圖等領(lǐng)域。閥門圖形符號包含了球閥、蝶閥、止回閥等多種常用閥門的符號信息。

閥門符號有哪些？不同種類的閥門符號表示都不同，在水力機械圖中，閥門符號十分常用，為幫助大家掌握各個閥門的符號表示方法，根據(jù)平常的經(jīng)驗為大家匯總閥門符號大全。

在繪圖過程中，如果同一閥門符號表示的閥門用途不同時，可在圖形右下角用大寫英文名稱的字頭表示。

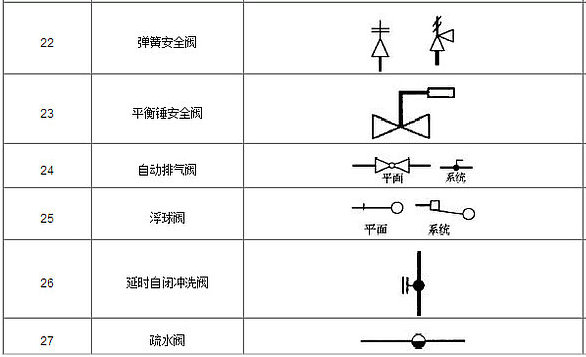

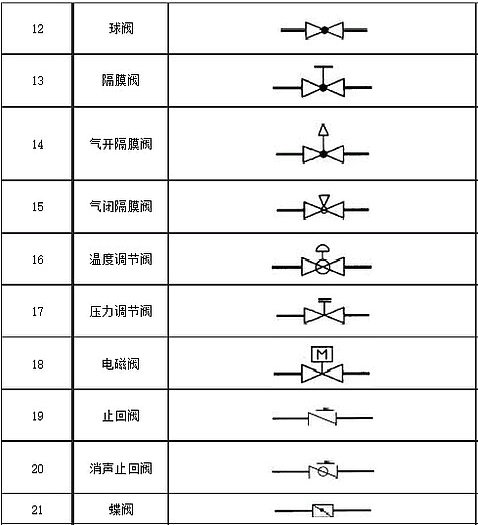

制圖中不同的閥門所對應的圖形符號，制圖中不同的閥門所對應的圖形符號。
